               压力变送器


压力变送器是传感器芯体压力芯体检测元件片组装而成的。其结构坚固、外型精致、抗冲击、振动、性能稳定、安装使用方便、体积小、重量轻等优点,能在各种正负压力测量中得到广泛应用。传感器信号经高性能电子放大器转换成0-10mA或4-20mA统一输出信号。可替代传统的远传压力表,霍尔元件、差动变送器。能与各类型的动圈式指示仪、数字压力表、电子电位差计配套使用,也能与号各种自动调节系统或计算机系统配套使用。

使用对象

液体、气体、蒸汽压力测量、液体液位测量。

特点

●精度高,稳定性好。
●二线制工作方式,4~20mA信号输出。
●敏感部件及线路板是全固体结构,坚固抗振。
●抗干扰能力好,温度稳定性好。
●防爆壳体结构,可全天候使用。
●结构轻巧,简单合理,无须支架,无须水平安装,可直接任意位置安装在管道上。

技术性能及指标

负载特性:输出信号:4~20mA
负载阻抗R与电源电压V的关系:R≤50(V-12)Ω
介质温度-40℃~85℃
储存温度-40℃~85℃
相对湿度:0~95%。
阻    尼:0.5S。
重    量:0.85kg

精    度:±0.2%包括线性、变差和重复性的综合误差。
温度影响:在-20~80℃内,变化量±0.15%/10℃。
电源影响:小于输出量程0.01%/V。
负载影响:如输入电压满足负载特性,则无负载影响。
安装位置影响:无。

工作原理

介质压力直接作用于陶瓷片,使测量膜片产生偏移。正常的压力使膜片偏移0.025mm,超压状态也只使膜片偏移0.1mm。此时,测量膜片贴到了陶瓷支架上,避免了损坏。膜片位移产生的电容量,由与其直接连接的电子部件检测,放大和转换为标准信号输出。本安型压力变送器EET-1000K型通用压力变送器采用本质安全电路,适用于爆炸危险区域,防爆等级Exd ⅡBT4,技术性能指标与普通型压力变送器相同,在系统回路中必须采用屏蔽信号电缆并可靠接地。

安装方式

EET-1000K型通用压力变送器通常采用管道直接安装方式,建议加装一次阀门,便于安装、调试和维护。
当介质温度高于85℃时则需要加装一定长度的引压管,便于冷却介质,否则会造成测量不准甚至损坏变送器。

应用领域
化工化纤、食品、造纸、制糖、矿冶、给排水、环保、水利水电、钢铁、石油、制药等工业领域中,用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、水煤浆、玉米浆、纤维浆、粮浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液、绿液等。

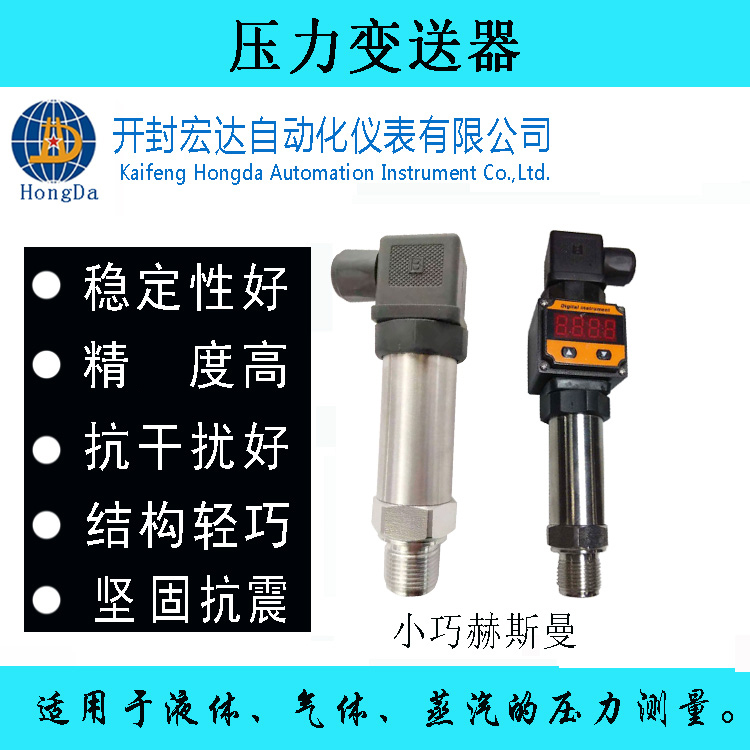

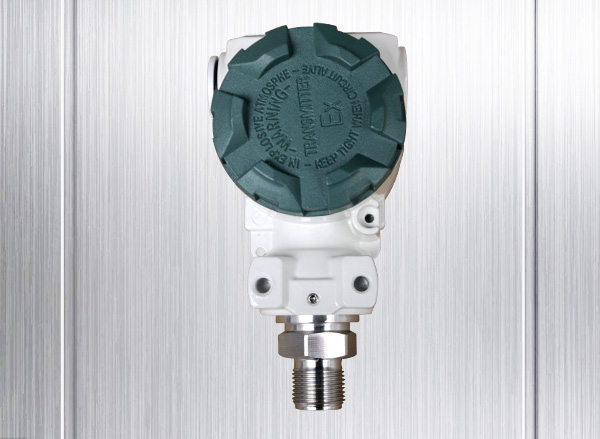

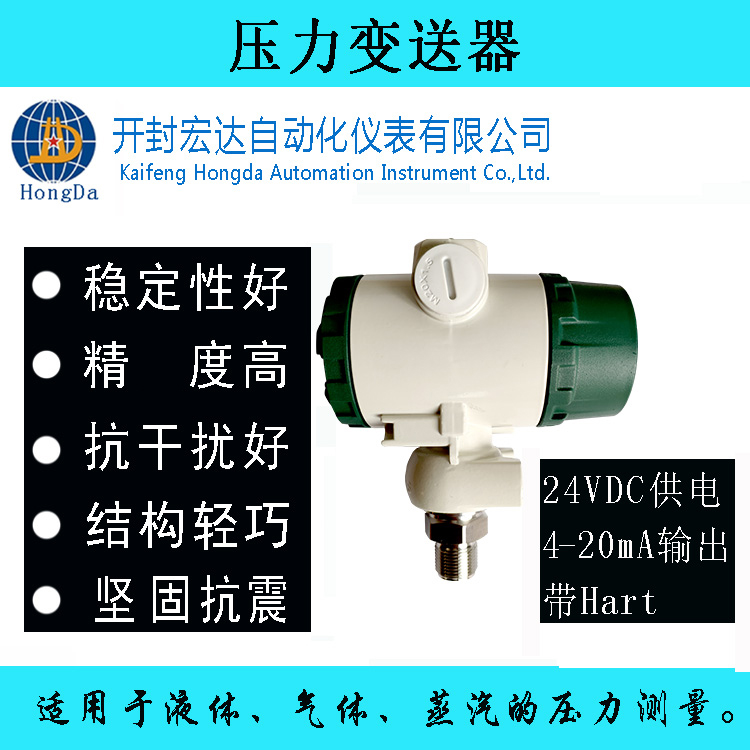

常用压力变送器图片
